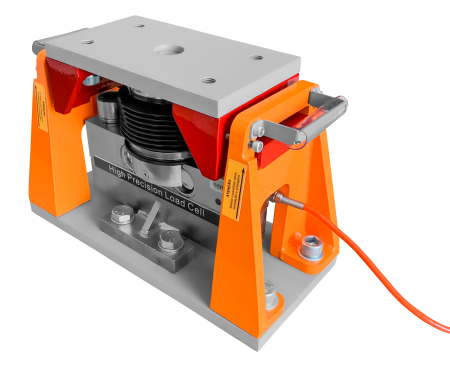

Suporte de Liberdade Plena com Duplo Limitador de Força de Tracionamento Vertical.
Mod. SLP-DSBR-LFT é fabricado em aço-liga com tratamento em Zinco, desenvolvido pela AEPH do Brasil (devidamente patenteado sob modalidade “Modelo de Utilidade-MU”).
Exclusivamente para trabalhar em conjunto com as células de carga modelos DSBR, atendendo as capacidades de 10.000 kg a 40.000 kg por ponto de apoio.
Ideal para aplicações de monitoramento de peso em reservatórios (silos, tanques) com baixa relação Altura/Diâmetro (H/D>1,5 de acordo com a NBR 6123 - 1990).
E estejam sujeitos a incidência de cargas de ventos laterias que possam vir a provocar o deslocamento do reservatório e consequentemente a perda de apoio do(s) pé(s) imediatamente posicionado(s) no quadrante de maior incidência de vento, provocando a perda de estabilidade local, global ou arrancamento.
Este tipo de reservatório instrumentado com células de carga e suportes articulados, quando sofrer intenso vento lateral, pode provocar o desacoplamento da célula de carga em relação ao seu suporte articulado, o arrancamento dos parafusos de fixação ou parabolts ou até mesmo causar o tombamento do reservatório.

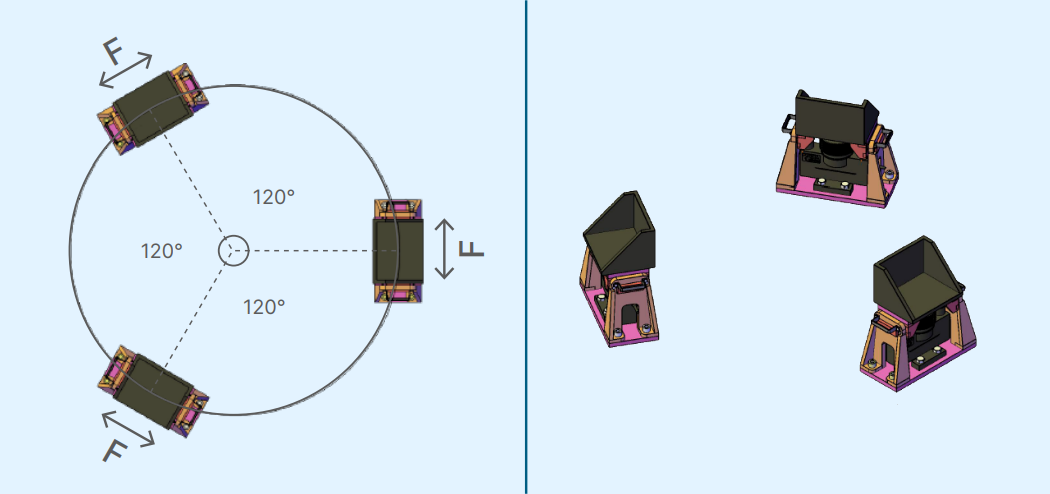

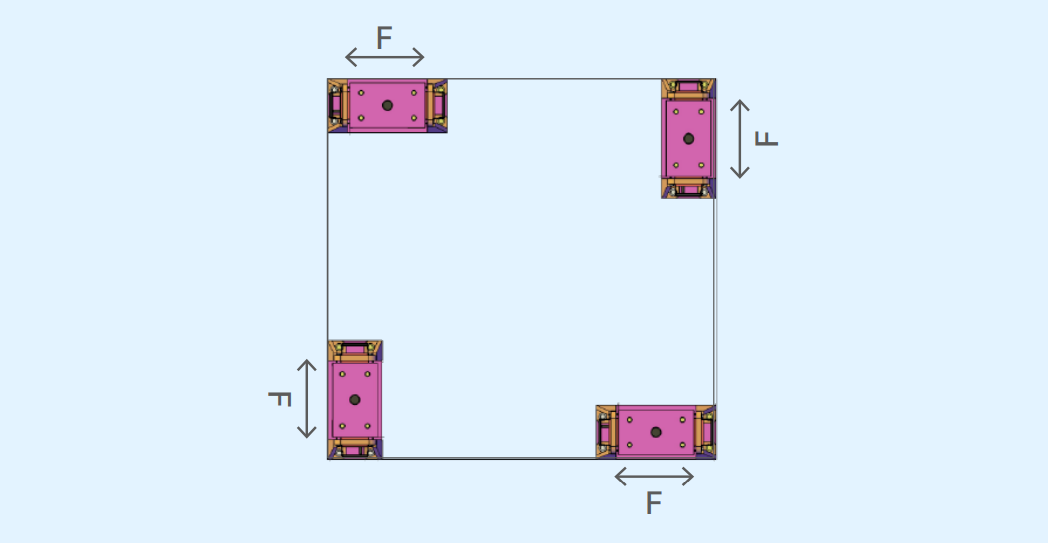

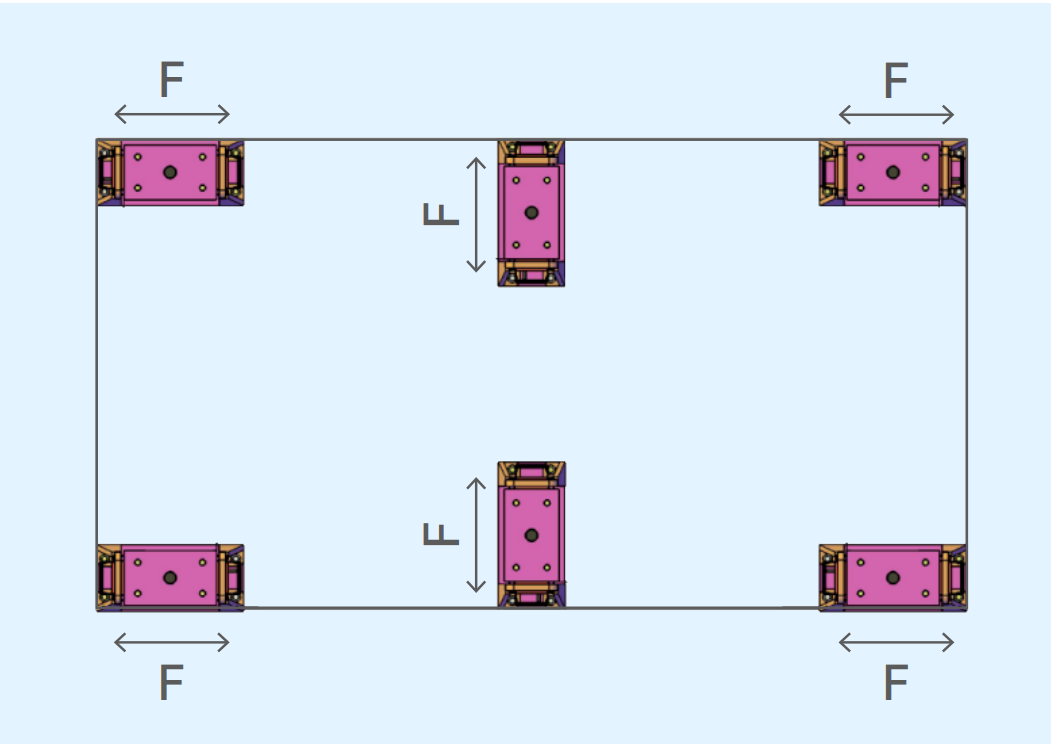

O Suporte SLP-DSBR-LFT é provido de duplo sistema lateral de limitação com ajuste individual de folga ou deslocamento minimo requerido pelo fabricante do reservatório permitindo assim inibir o excesso de movimentos de tracionamento vertical quando em carga de ventos laterais.
O exclusivo formato cardan do sistema LFT da AEPH, mantém a liberdade de movimentos laterais e de compressão fornecidos pelo suporte DSBR tão necessários ao bom funcionamento da célula de carga sem causar interferências mecânicas que possam comprometer a pesagem.
Na montagem dispensa o uso de gabaritos alinhadores pois possui guias não permanentes que garantem a posição correta do conjunto no momento da instalação, diminuindo os custos com gabaritos.

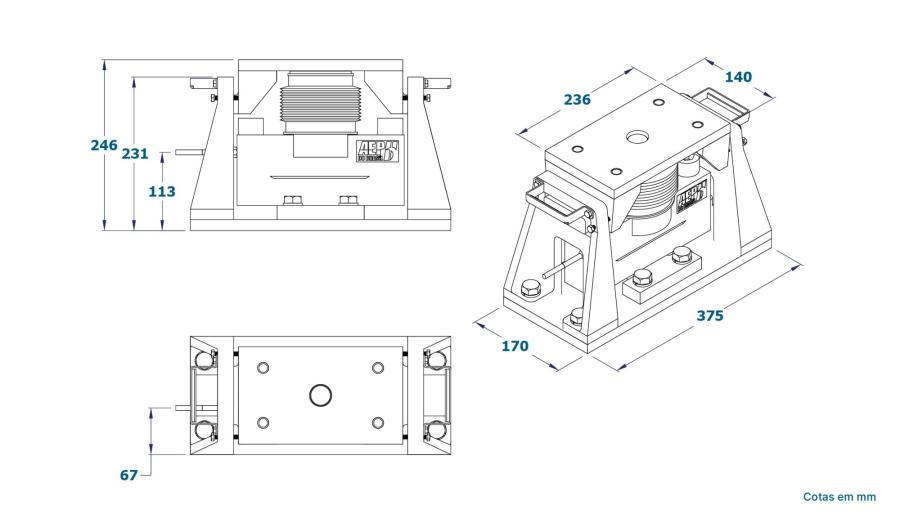

Sua fixação é feita através das bases superior e inferior em chapa lisa estruturada para serem soldadas na estrutura de apoio e debaixo dos pés do reservatório.
