O famoso Sensor da Célula de Carga: Quando uma força é aplicada sobre a Célula de Carga, seu corpo metálico se deforma minimamente, e os extensômetros (strain gauge) colados nessa estrutura detectam essa variação, transformando-a em um sinal que pode ser lido e interpretado por um sistema eletrônico.

O Strain Gauge, ou extensômetro de resistência elétrica, é o componente-chave que permite à Célula de Carga transformar uma força física em um sinal elétrico mensurável. Ele consiste em um fio ou filme metálico muito fino, colado diretamente na estrutura da célula de carga. Quando essa estrutura sofre deformações — mesmo que mínimas — devido à aplicação de uma carga, o strain gauge também se deforma.

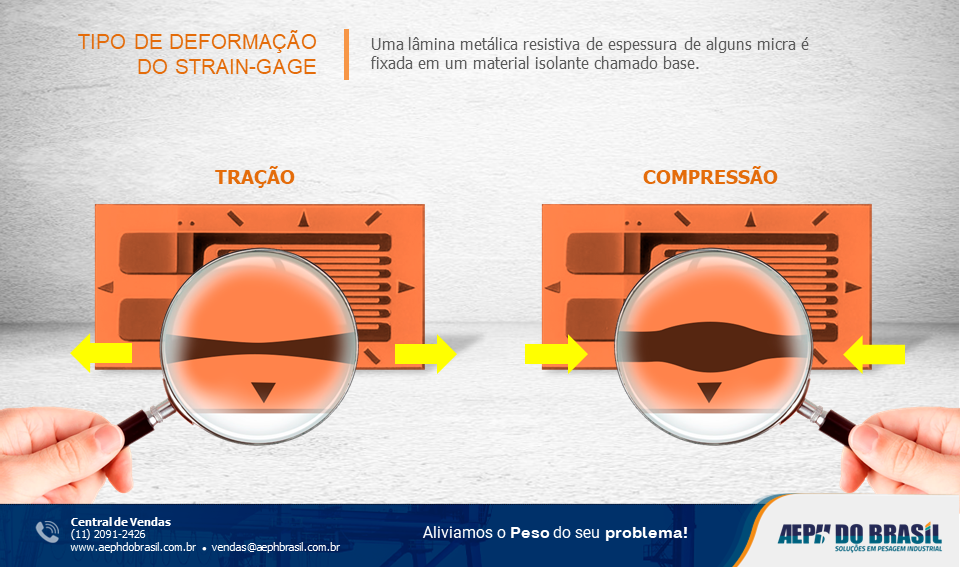

O princípio por trás disso é simples, mas extremamente eficaz: quanto mais o material se estica ou comprime, maior a mudança na resistência elétrica. Essa sensibilidade é o que permite que uma célula de carga detecte até mesmo pequenas variações de carga com alta precisão.

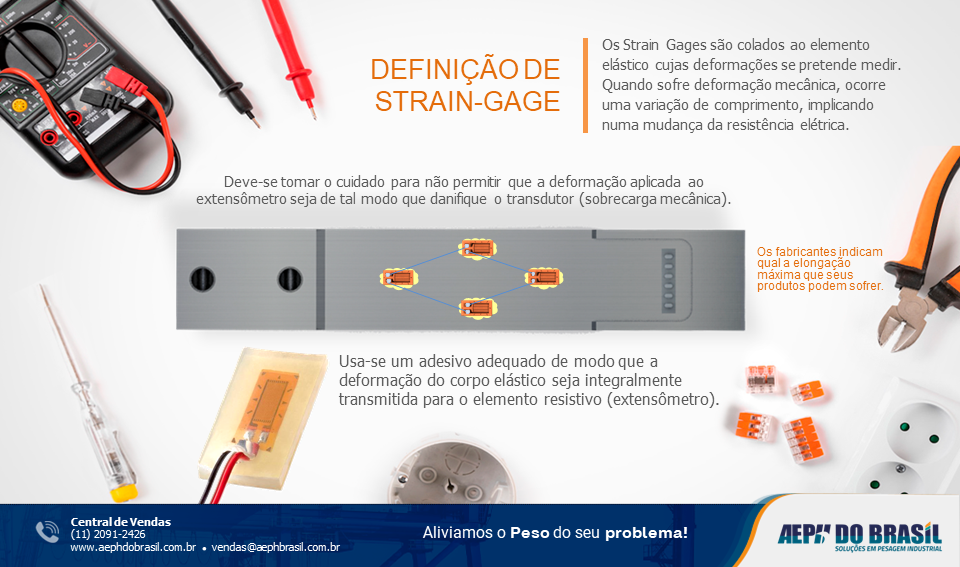

Para aplicar o Strain Gauge em uma Célula de Carga, é passado o adesivo no corpo da Peça, eles são posicionados formando uma ponte (ponte de wheatstone), cada extensômetro possui dois pontos de solda, e após colados, são interligados.

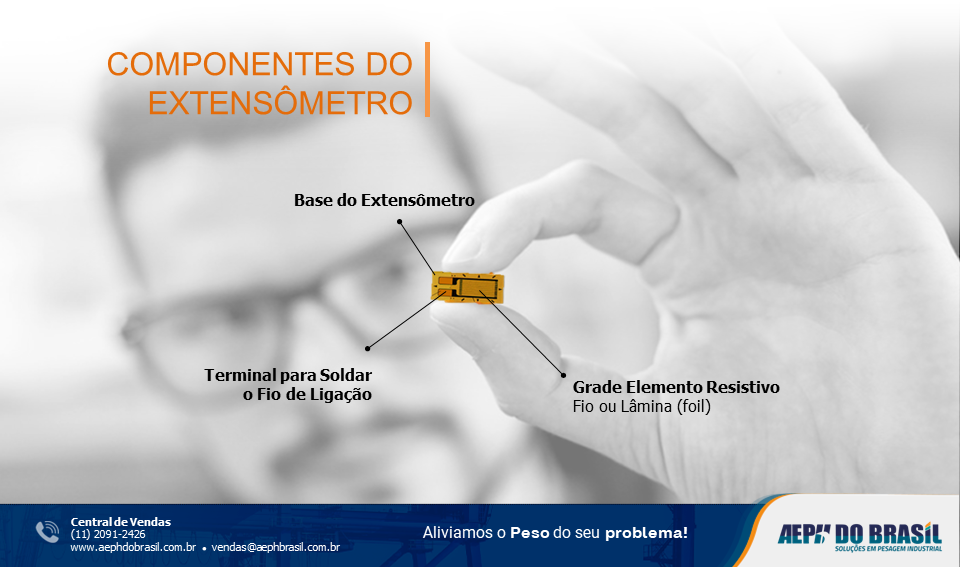

Quais os componentes de um Strain Gauge?

Podemos destacar os componentes do extensômetro como:

• Base do Extensômetro: Membrana Isolante chamada SUBSTRATO.

É uma membrana que isolar o circuito elétrico com o metal ao qual ele será fundido.

• Terminais para soldar o fio de ligação:

Pontos onde são conectados os fios que levam o sinal elétrico do extensômetro para o circuito de medição.

• Grade (Elemento Resistivo):

Também chamada de fio ou lâmina (foil), é o componente sensível que varia sua resistência elétrica conforme ocorre deformação.

Esses três elementos formam o conjunto básico de um extensômetro elétrico de resistência.

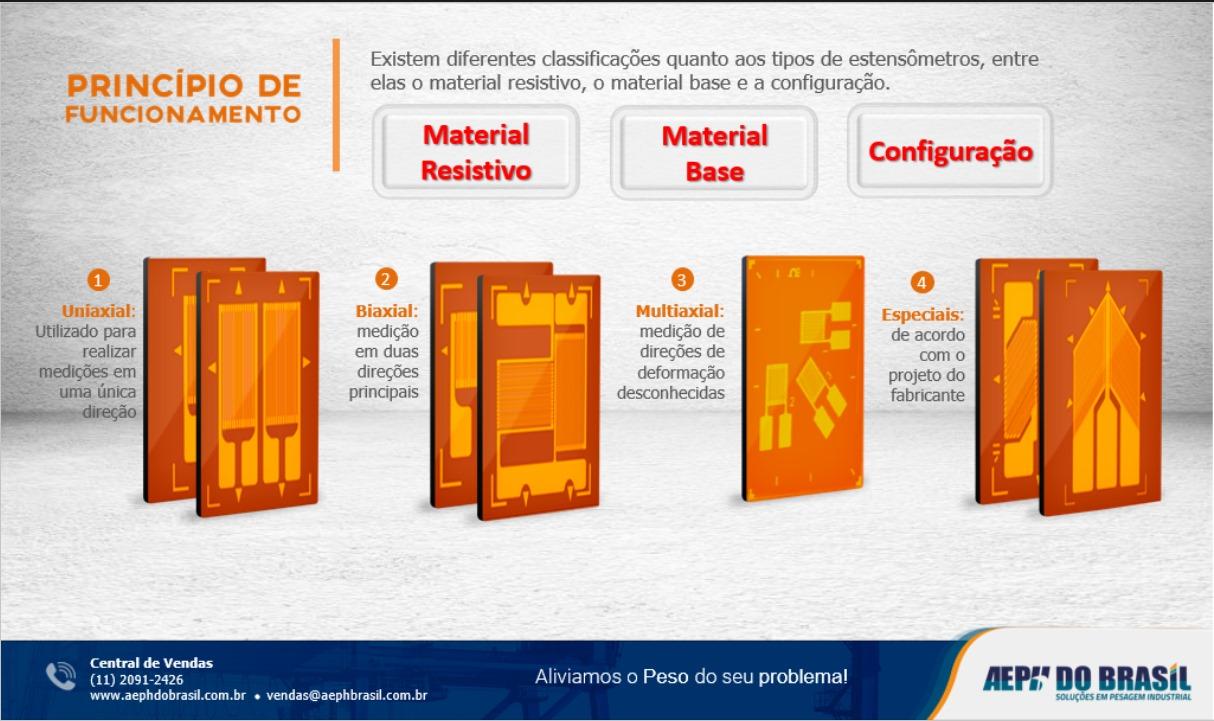

O princípio do seu fundamento:

O princípio de funcionamento do extensômetro é explicado a partir de três classificações principais:

• Material Resistivo:

É normalmente composto por fio metálico ou semicondutor. (O mais tradicional do mercado é o padrão metálico)

• Material Base:

Pode ser feito de papel, poliéster, poliamida, entre outros.

• Configuração:

Refere-se ao formato e arranjo da grade resistiva, que podem variar conforme o tipo de medição desejada (uniaxial, biaxial, triaxial etc.) ou conforme o projeto do fabricante.

Além disso, alguns exemplos de configurações:

1. Uniaxial: Usado para medições em uma única direção;
2. Biaxial: Mede deformações em duas direções principais;
3. Multiaxial: Utilizada para medições em direções de deformação desconhecidas;
4. Especiais: A escolha depende das condições de uso e do tipo de aplicação.

Outras configurações variam conforme a aplicação.
